2D-Piping Ontwerp (AutoCAD)
2D Piping ontwerp wordt uitgevoerd volgens PED, ontwerpcodes en klantspecificaties. We maken gebruik van de nieuwste geavanceerde tools om ervoor te zorgen dat kwaliteit efficiënt wordt bereikt. Conceptueel, basic- en detailontwerp zijn beschikbaar in verschillende opleveringen, zoals piping lay-outs, isometrische tekeningen en gedetailleerde schaaltekeningen.
Mechanical - 2d piping ontwerp
-
Piping lay-out
Een piping lay-out geeft een overzichtelijke weergave van het volledige leidingsysteem binnen een installatie, waarbij de positionering en routing van alle pijpleidingen worden weergegeven.
-
Isometrische tekeningen
Gedetailleerde 3D-tekeningen van leidingsystemen die worden gebruikt om het ontwerp en de uitvoering van het piping systeem visueel weer te geven.
-
AutoCAD
Een veelgebruikte software voor het ontwerp en de tekening van piping, plant lay-outs en revisies van bestaande klanttekeningen.

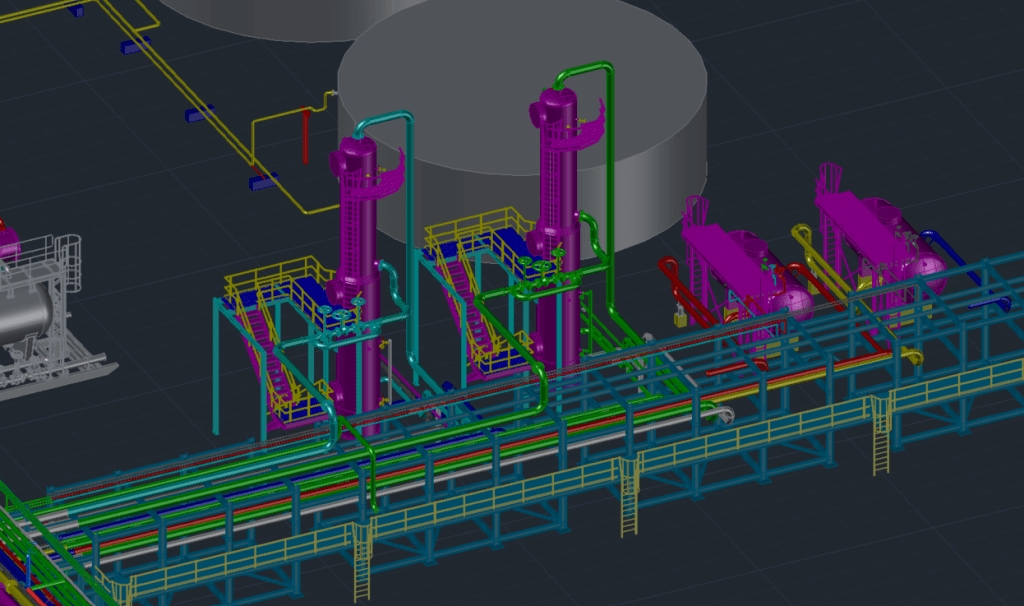

3D-Ontwerp (Plant3D)
Plant 3D is ons belangrijkste hulpmiddel voor lay-outstudies en piping design. We werken met de point cloud (Plant Scans) en klantspecificaties, zoals leidingklassen. Het maken, onderhouden en bijwerken van klantspecificaties voor de Plant 3D-database. Piping lay-outs en isometrische tekeningen worden gemaakt in Plant 3D.
Mechanical - 3D-Ontwerp (Plant3D)
-
Point cloud
Digitale representaties van de fysieke omgeving, verkregen via scans, die worden gebruikt voor het nauwkeurig ontwerpen en integreren van leidingsystemen in Plant 3D.
-
Plant 3D-database
De verzameling van klantspecificaties en ontwerpinformatie binnen Plant 3D die wordt beheerd en bijgewerkt voor het maken van piping lay-outs en isometrische tekeningen.
-
Detailengineeringstudies
Gedetailleerde en grondige studies die de technische specificaties en ontwerpdetails van een project verder uitwerken, zoals de precieze plaatsing van apparatuur, leidingsystemen en constructies, en rekening houden met praktische aspecten van uitvoering en onderhoud.

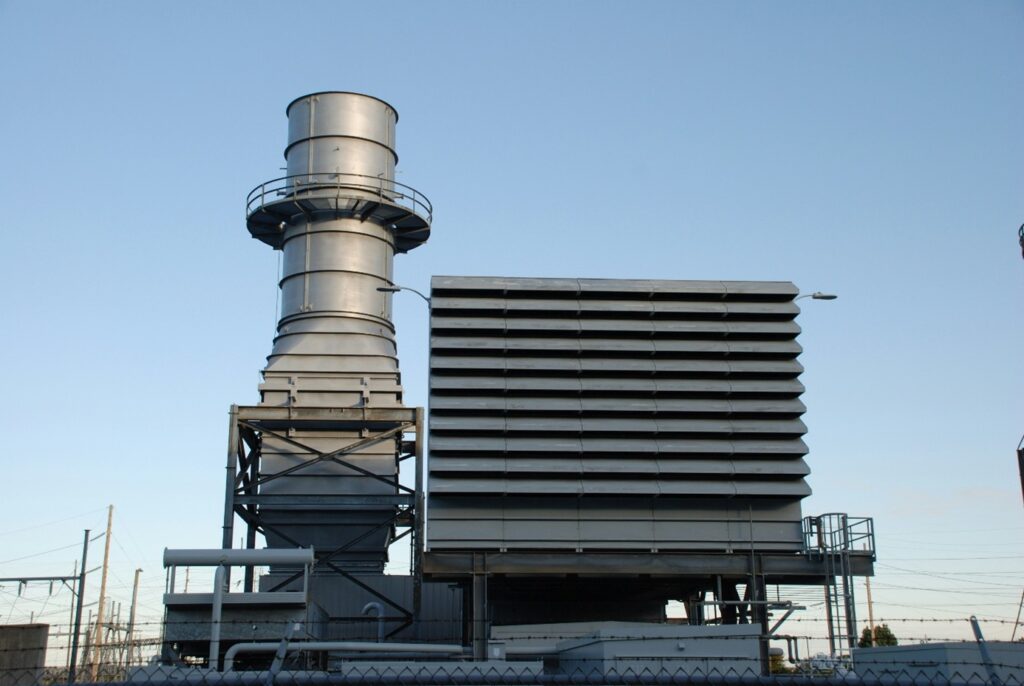

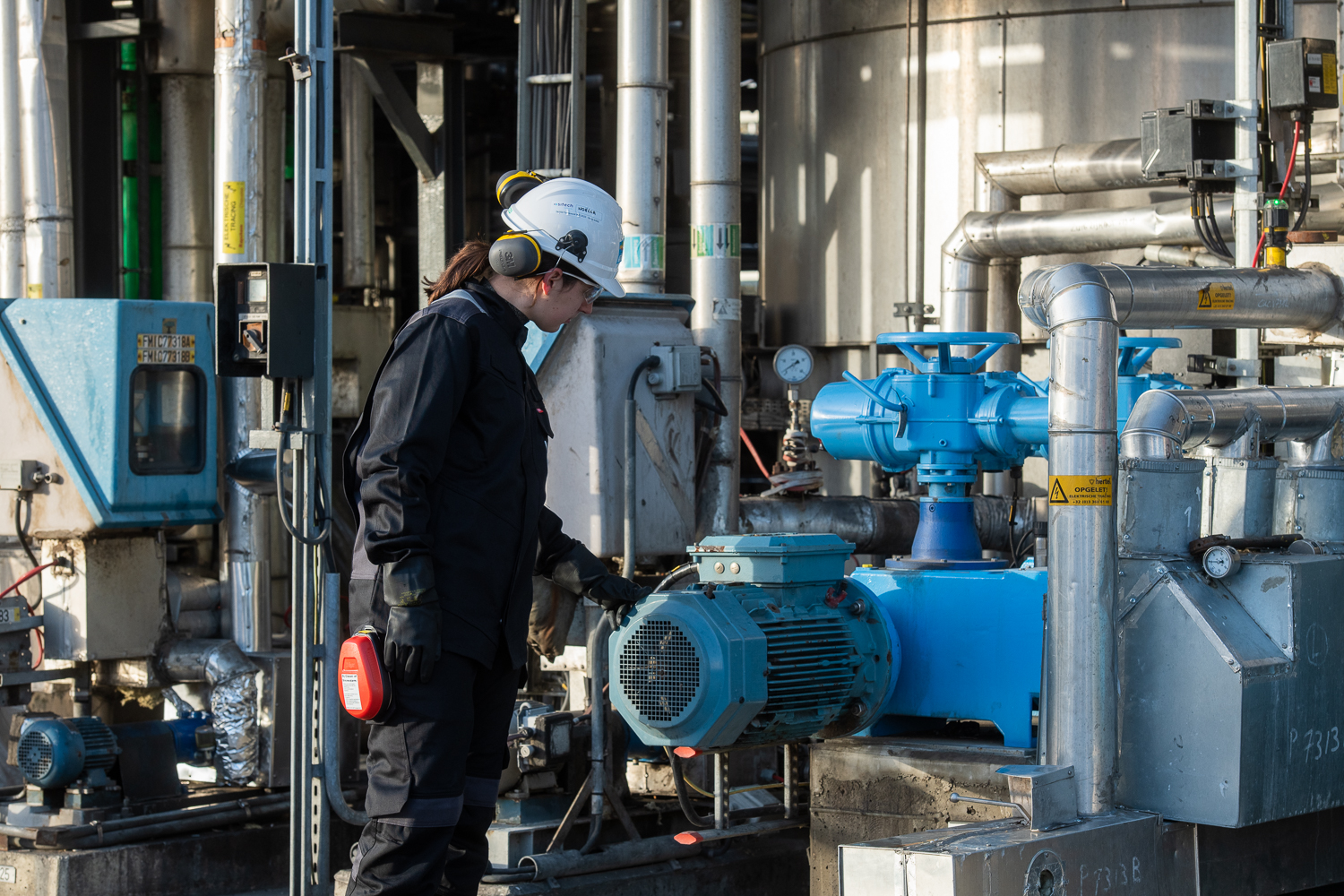

Equipment (Static/Rotating)
Wij ondersteunen onze klanten bij het ontwerpen, beoordelen en optimaliseren van zowel statische als roterende equipment. Hierbij stellen we duidelijke datasheets en technische specificaties op, zodat de eisen helder zijn en keuzes goed onderbouwd kunnen worden. Daarnaast vergelijken we leveranciers om tot de meest betrouwbare en efficiënte oplossing te komen.
Mechanical - Equipment
-
Complete traject
Van technische beoordeling en documentatie tot optimalisatie en advies voor een duurzame en bedrijfszekere installatie.

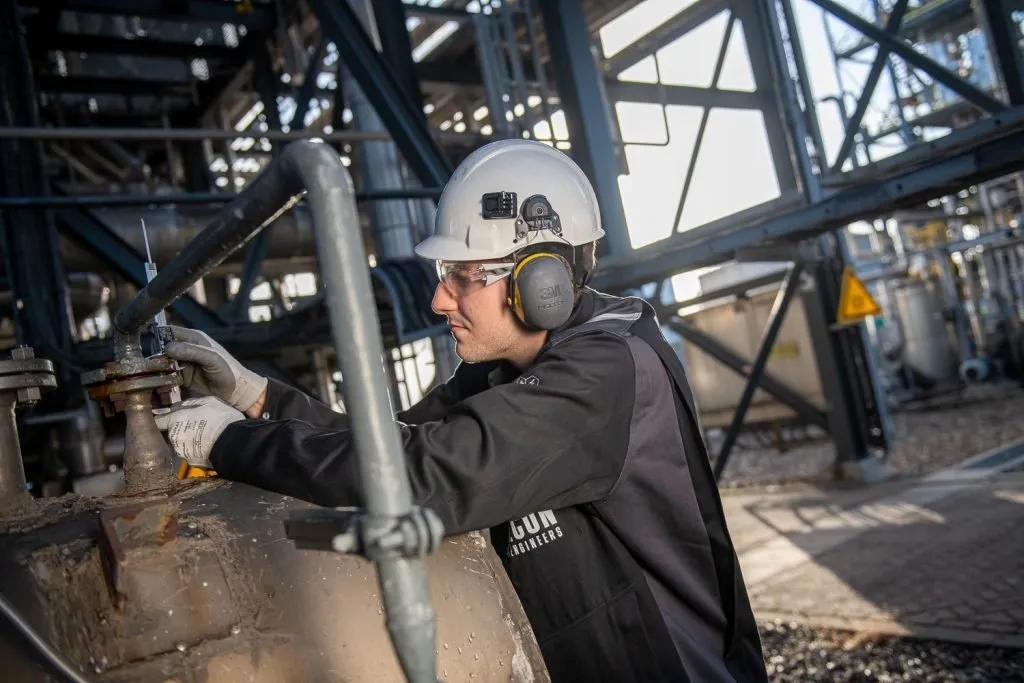

Inspecties
Inspectie is essentieel om weloverwogen beslissingen te nemen, waarbij wij onze klanten ondersteunen bij het uitvoeren van inspecties, het documenteren van de resultaten en het adviseren over de volgende stappen om risico’s te beperken.
Mechanical - inspecties
-
Preventief onderhoudsplan
Een preventief onderhoudsplan zorgt ervoor dat apparatuur en systemen regelmatig worden geïnspecteerd en onderhouden om storingen te voorkomen. Dit helpt de levensduur van installaties te verlengen en onverwachte kosten te minimaliseren.

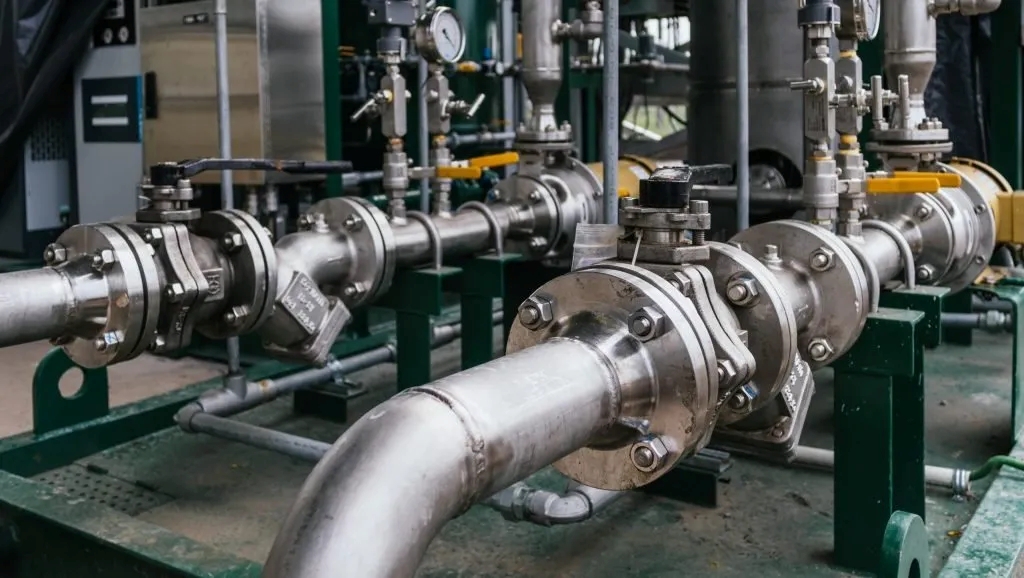

Berekeningen
Berekeningen worden uitgevoerd in overeenstemming met de diverse gezondheids- en veiligheidsnormen, volgens de toepasselijke ontwerpcodes. Eerst worden principe berekeningen uitgevoerd voor niet-standaard geometrieën, evenals met behulp van geavanceerde software. Het rapporteren van de resultaten is doorgaans het eindproduct van deze dienst.
Mechanical - Berekeningen
-
Ontwerpcodes
De regels en normen waaraan de berekeningen en ontwerpen moeten voldoen om te voldoen aan gezondheids- en veiligheidsvereisten en om de conformiteit met industriestandaarden te waarborgen.
-
Principeberekeningen
Initiële berekeningen die worden uitgevoerd om de haalbaarheid en basisontwerpen voor niet-standaard geometrieën te evalueren voordat gedetailleerdere analyses worden uitgevoerd.
Ontdek onze projecten
Vecon Engineers is actief in bijna alle fases van een project. Van conceptual- tot en met de detailengineering ondersteunen we met de scoping, engineering en het projectmanagement.
